第11章跨模态对齐与融合¶

王柯（Ke Wang）；王聪（Cong Wang）；於俊（Jun Yu）

摘要¶

本章是第三篇的收束章节，讨论图像、文本、音频和视频在完成单模态清洗之后，如何构建跨模态对齐与融合训练样本。章节首先说明独立清洗并不能自动带来跨模态推理能力，若缺少语义、空间或时间绑定，模型仍会学习到错误对应关系。随后，本章建立对象级、片段级和文档级三层对齐框架，分别覆盖 BBox-词汇锚固、音视频时间轴同步和长文档交错排序。工程实现部分介绍占位符设计、特征路径解耦、多模态样本配比和难负样本挖掘，并给出跨模态召回率、时序连续性、幻觉率和蕴含冲突等质量指标。最后，章节通过匿名化复合案例说明对象错位、片段错位和语义错配的风险，并自然过渡到第四篇的指令对齐与偏好数据系统。

关键词¶

跨模态对齐；多模态融合；BBox；Temporal Alignment；Hard Negatives；Placeholder；多模态幻觉；数据配比

学习目标¶

能够解释为什么单独清洗图文、音视频并不能自动形成跨模态推理能力。
能够区分对象级、片段级和文档级三类跨模态对齐样本。
能够设计多模态 Placeholder、特征路径和 JSONL Schema 的融合训练格式。
能够构造难负样本并控制跨模态遗忘与假负例污染风险。
能够建立跨模态召回率、时序连续性、幻觉率和人工抽检的质量评估机制。

在完成第8、第9章（图文）和第10章（音视频）的单模态清洗后，我们已经能够去除图片水印、修正 OCR 错误，并将长视频切分为关键帧、字幕和音轨片段。

然而，如果只是把各自清洗完毕的图片流、声音波形和文字 Token 机械地堆叠进大模型的上下文窗口（Context Window），模型并不会自动学会“跨模态推理（Cross-modal Reasoning）”。各模态信号之间的对应关系缺失，会导致训练信号相互干扰，引发跨模态幻觉（Cross-modal Hallucination）。

本章作为第三篇：多模态高质量数据工程的收官章节，聚焦于多模态数据工程的核心难题：如何制作跨模态融合训练监督样本（Cross-modal Fusion & Alignment Samples），让不同模态的编码向量在同一语义空间中实现有效对齐。

11.1 问题场景：多模态对齐失败与物理意义¶

11.1.1 高成本多模态训练中的跨模态对齐失效问题¶

以下为匿名化复合案例，成本、周期和故障表现用于说明风险类型。截至 2026-06，实际训练成本取决于模型规模、GPU 单价、训练时长和数据权重。某多模态大模型（MM-LLM）早期预训练中，模型在观看一段“厨房里正在煎牛排”的静音视频时，生成了“锅里在滋滋作响”的文本描述；在带音频生成或检索分支的评测中，还会关联到与画面无关的动物叫声。经过三周排查，团队发现根因在于：底层数据管道在拼装“视频+文本+音频”时，只做了粗略时间轴对齐，没有进行语义特征绑定，导致“厨房场景”被随机耦合到环境背景库中的不相关声音。

11.1.2 模态鸿沟与异构空间挑战¶

“对齐（Alignment）”这个词在 AI 领域有宽泛含义。在第四篇中，它将更多指向人类偏好和价值观对齐；但在本章的底层数据准备中，“对齐”特指解决异构空间模态鸿沟（Heterogeneity Gap）。

文本在 Embedding 空间里是一条高度抽象的高维向量，它代表“语义（Semantics）”；而一张图片的像素矩阵如果被 Vision Encoder 编码出来，它代表的往往是“边缘、颜色、纹理集合（Patch Features）”；一段波形文件则映射着高频低频的振幅空间。

这三大类向量不仅维度尺寸不同，而且它们所映射的数学流形（Manifold）在原始状态下并不天然重合。所谓“跨模态对齐工程”，就是构建一批高质量样本，使多条不同 Encoder 在面对同一个物理概念（例如一只正在叫的橘猫）时，输出可以在同一数学空间中相互接近的联合表征向量。

11.1.3 为什么单独洗图文/音视频还不够：错配风险¶

在单纯的前置处理中（如第8章中所讨论的那样），我们只负责把画质模糊的图片丢掉，或者把没声音的视频删掉。但如果只满足于这种基础清洗，就会错失真正的跨模态对应关系。

独立清洗不能带来对应关系。 即使同时拥有一百万张高清猫咪图片和一百万句高质量猫咪描述，如果没有把具体图片与具体文本建立刚性连接（Hard Link），模型仍无法知道“橘黄色猫毛”这个 Token 对应图片中的哪个区域。

当一个大规模视觉语言模型训练 Loss 发生明显抖动，或者在推理时面对图片答非所问，算法团队往往会先检查学习率和 Attention 架构。但数据工程师也必须检查对齐样本中的“弱相关标注”和“高伪像”是否带来错误训练信号。

举例而言，当训练数据给出一张图是“巨大的埃菲尔铁塔”，而旁边的文字标注却是“我今天在巴黎开心地吃了个羊角面包”，这就是一条典型的“弱相关甚至互斥”高风险样本。系统会在对比学习（Contrastive Loss）中强化错误关联，使视觉实体和文本语义之间形成不稳定映射。

11.2 方法框架：对齐对象的边界与三级金字塔¶

想要实现有效对齐，必须先理清需要对齐的“对象”是什么，并建立层级化的结构设计。

11.2.1 对齐对象全面梳理矩阵¶

在多模态大模型的训练中，跨模态对齐不仅限于“图文对”，而是涵盖了各种模态之间的排列组合。我们需要为不同的对齐对象设计截然不同的数据流水线：

图-文对齐（Image-Text Alignment）：最基础的对齐。要求视觉特征能够精细映射到名词实体、颜色、空间关系和动作等文本语义。
音-文对齐（Audio-Text Alignment）：通过 ASR（语音识别）和 Captioning，将声纹特征与文字对应。不仅是“说什么”，还包括“谁在说（Speaker）”、“什么情绪”。
视-音对齐（Video-Audio Alignment）：画面动作与环境声的绝对同步匹配，例如“锤子敲击钉子的瞬间”与“金属碰撞声”的对齐。这是消除幻听的核心。
视-音-文三模态对齐（Video-Audio-Text Tri-modal Alignment）：复杂度最高的对齐类型，不仅需要音画同步，还需要文本准确描述该时间切片内发生的关键事件。

11.2.2 工业级三级金字塔：对象级、片段级与文档级¶

在生产级数据平台中，上述对齐对象通常会按颗粒度（Granularity）划分为三个层级，形成跨模态对齐的三级框架。

图11-1展示了相应的流程或结构。

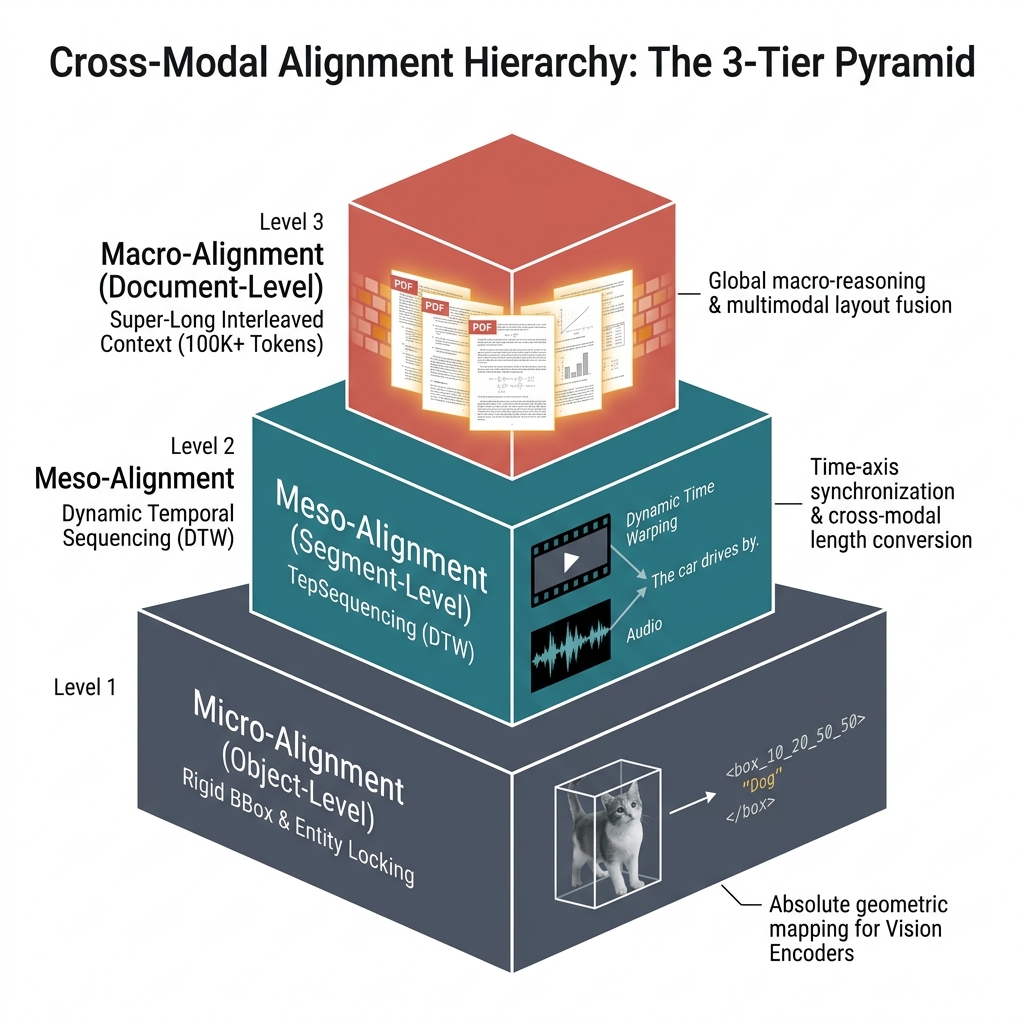

图11-1：跨模态对齐的三级金字塔架构 —— 展现从微观到宏观的三级对齐体系：底层为基于 BBox 的对象级对齐（Object-Level），中层为基于 DTW 时序同步的片段级对齐（Segment-Level），顶层为长上下文交错排序的文档级对齐（Document-Level）。来源：本书自绘。

1. 对象级（Object-level / Micro-alignment）：框与词的细粒度锚固¶

对象级对齐是多模态基座模型建立视觉词汇映射的基础层级。在此级别，关键是精确的几何坐标映射：例如图片中出现一只猫时，需要用 Bounding Box（二维边框坐标）框出区域，例如 [x1:100, y1:200, x2:350, y2:450]；随后在对应的文本 JSON 中写入 <box> 猫 </box>。

这一设计的目的，是在早期 Projection Layer（投射层）训练中建立视觉区域与文本词汇之间的稳定对应关系。例如，框内的图像特征应当与文本词汇表中表示 Cat 的 Token 建立相近表征。如果这一层发生大面积失真（例如坐标偏移导致框中是猫却标注为狗），Vision Encoder 的局部响应映射会受到直接影响。

2. 片段级（Segment-level / Meso-alignment）：连续时间序列映射¶

这是第10章重点讨论的层级。这个级别引入了长度的跨模态不等量换算：例如按 30fps 采样，一段 3.5 秒钟的视频可能包含约 105 帧连续画面，同时伴随 3.5 秒的音频信号；转换到文本侧时，可能只对应一句简短描述，例如 "The white car drives down the street."。

105 个视觉画面如何对应 7 个英文单词？数据工程师往往运用耗费算力的 DTW（Dynamic Time Warping，动态时间规整）或复杂的基于注意力图的软关联系统去切割它。需要注意的是，标准 DTW (Sakoe and Chiba 1978) 的时间与空间复杂度均为 O(N×M)：当帧序列和词序列都很长时，矩阵内存会随二者乘积快速膨胀。因此生产环境中通常配合 FastDTW (Salvador and Chan 2007) 近似算法（线性复杂度），并根据内存预算限制片段长度或执行降采样（详见 §11.6.4 的 OOM 案例）。在这一层对齐中，允许少量的前后滞后浮动时间容错，但容错窗口必须基于任务类型和人工回放校准，绝不容忍"因果倒置"式的前后时序序列混乱。

3. 文档级（Document-level / Macro-alignment）：长上下文交错融合¶

当模型已经能处理短图文对和短视频片段之后，还需要进一步面对长上下文、多页文档和多轮图文引用场景。

这里的对象不再是孤立片段，而是几十页甚至上百页的说明书、论文、研报、网页归档，或由长视频切分得到的连续帧序列。数据制作的重点也不再只是局部坐标，而是在长上下文训练窗口中（例如 100K 乃至 1M Token 级别的探索场景），将图、文、声信号按可解释规则进行交错排序（Interleaved Ordering）。这样模型才能在长距离上下文中利用前文图例、表格结构或音视频线索，完成后续页面或片段的指代与推理。

表11-1汇总了相应的对比和工程要点。

表11-1：三层异构对齐策略、成本特征与适用任务。来源：本书整理，成本特征为相对描述，实际方案需按模态类型、序列长度和标注预算评估。

对齐粒度	主要手段与特征表达	数据构建开销	典型适用任务
对象级 (Object-level)	人工或模型辅助标注 BBox，并建立区域与词汇的坐标映射。	高，依赖细粒度标注、复核和局部视觉推理。	Region Grounding、医学影像区域定位、工业缺陷检测。
片段级 (Segment-level)	时间轴对齐算法；通过双塔打分（如 CLIP Score (Radford et al. 2021) 或 CLAP Score (Wu et al. 2023)）进行片段级过滤。	中到高，依赖解码、特征抽取、矩阵匹配和抽检。	Action Recognition、Video Captioning、Voice Translation。
文档级 (Document-level)	版面提取引擎（如 Nougat）与长上下文交错排序流。	高，依赖长上下文调度、版面重建和跨页一致性检查。	多页财报问答、研报审读、长文档多模态检索。

11.3 跨模态融合工程流水线：表示、配比与难负样本¶

在明确对齐层次之后，下一步是把这些信号打包成可被训练框架稳定读取的数据结构。一条标准的多模态数据工程流水线，通常涵盖表示统一、配比混合、负样本挖掘和质量验证四个环节。

11.3.1 统一表示与占位符工程（Placeholder Engineering）¶

大语言模型的主干通常以离散 Token 序列为接口，因此图像、音频和视频特征需要通过 Placeholder Engineering 与量化机制进入训练流。当通过 VQ-VAE (van den Oord et al. 2017) 或离散 Auto-Encoder 抽取特征后，连续的视觉或声学张量可以被表示为离散编号，例如将图像块映射为 <IMG_TK_451>。

在合成训练流时，JSON 样本通常不会直接存放大规模浮点矩阵，而是采用显式占位符模式。代码清单11-1展示了一个多模态 JSONL Schema 的示意片段。

{
  "id": "mm_00483921",
  "modalities": ["image", "text"],
  "content": "<|image_start|> <IMG_TK_451> <IMG_TK_882> <|image_end|> 这是一只可爱的猫。",
  "visual_features_path": "s3://multimodal-bucket/features/cat_001.pt"
}

代码清单11-1：多模态融合样本 JSON 记录 schema 示例。字段为说明性样例，生产环境应补充来源、许可证、模态校验、占位符版本和审核状态。 这种设计（JSONL Schema）是融合训练数据设计的基石。它使得文本管道和视觉管道能够解耦开发：数据工程师只负责在 JSON 结构中维护元数据和占位符逻辑，而深度学习框架中的 DataLoader 在最后一步才根据 visual_features_path 将真正的稠密张量（Dense Tensors）读取并注入到计算图中。

图11-2展示了相应的流程或结构。

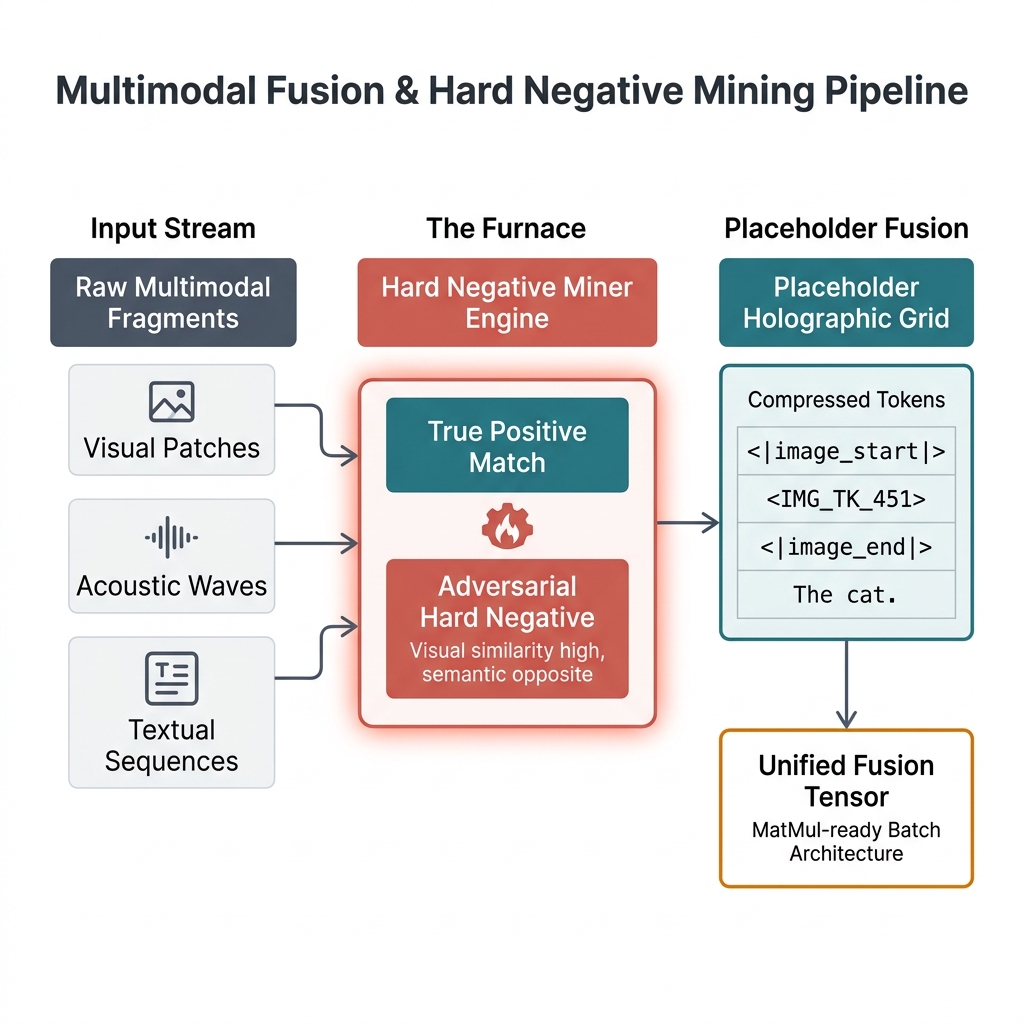

图11-2：多模态融合样本设计图 —— 左侧展示独立的图片、音频和文本池，中间展示数据拼装 JSONL 结构，右侧通过占位符技术（Placeholder Grid）映射为离散 Token，最终打包成统一维度的融合张量块供下游模型预训练。来源：本书自绘。

11.3.2 多模态样本配比（Data Mixing）：控制能力遗忘¶

如果训练数据长期被单一模态或单一任务类型主导，模型可能在其他能力上退化。例如，过度强调图文对齐而缺少高质量纯文本和复杂指令数据，可能削弱语言推理、代码和数学能力。这类现象可被视为跨模态训练中的能力遗忘风险。因此，样本配比（Data Mixing）是模型能否成功的关键工程决策。

在生产环境中，多模态样本配比应通过消融实验（Ablation Study）确定。公开技术报告通常不会披露可复用的完整配方，因此更稳健的做法是按能力维度设计配比并持续校准：

纯文本保留池：保留高质量数学、代码和逻辑推理纯文本，降低跨模态训练对语言推理能力的侵蚀。
粗粒度图文对齐：使用广域图文样本（如 LAION-5B、DataComp 提纯集或授权图库）构建基础世界实体认知词典。
细粒度与交错数据：加入 BBox 对应图、多图交错长文档、OCR 结构树，以提升空间定位、文档理解和复杂图文推理能力。
合成微调对话：使用经过质检的多轮多模态对话，把基础对齐能力转化为人类习惯的问答格式；生成模型、提示词和人工抽检结果必须入库留痕。

11.3.3 难负样本（Hard Negatives）挖掘与质控策略¶

在对比学习对齐（Contrastive Alignment）中，Dufumier et al. (2025, ICLR) 指出，有效的多模态对比学习应同时对齐共享特征、各模态独特特征及协同特征，而非仅优化共享信息；如果模型总是区分简单样本对（例如“猫”和“狗”），能力提升会很快进入边际递减阶段。难负样本的作用，是为模型提供语义接近但关键属性不同的样本对，使其学习更细粒度的视觉、文本和时序差异。

难负样本的五大核心挖掘手段：

极小微差替换法（Subtle Replacement Mining）：将正样本图片"一只蓝色的杯子放在木桌上"原样保留，从海量句库中找出只改变一个关键修饰词的文本——"一只黑色的杯子放在木桌上"——并将其作为负类，使 Vision Encoder 更关注颜色细节。
跨模态属性错位法（Cross-modal Attribute Swap）：在图片级进行局部语义改写。通过 Inpainting 模型将图片中的"红苹果"改写为"绿苹果"，同时保留原始正向文本。错位样本促使 Cross-attention 层学习视觉区域与文字描述的绑定关系。
批内在线最难负样本挖掘法（In-Batch Online Hard Negative Mining, OHNM） (Chen et al. 2020)：在每个训练批次内部动态计算所有样本两两之间的相似度，挑选出相似度最高但语义不匹配的样本对。OHNM 无需构建静态数据库，而是让模型实时决定"最有训练价值的困难样本"。
时序扰动法（Temporal Perturbation，适用于视频-文本）：将视频字幕与相邻时间窗口（如前后 3 秒）的画面错位配对。例如正样本是「<00:03-00:06> 运动员起跑」，负样本则是文本错配到「<00:10-00:13> 运动员冲线」。这类样本用于强化模型对时间因果关系的辨别能力。
大模型合成难负样本法（LLM-Generated Synthetic Hard Negatives）：调用 LLM 输入正向描述，要求生成"语义极相近但含关键事实错误"的对抗文本。相比词典替换，此法多样性高，是业界主流的规模化生产方式。

表11-2汇总了相应的对比和工程要点。

表11-2：五种难负样本挖掘策略对比。来源：本书整理，策略效果需通过人工复核、训练稳定性和下游跨模态评测共同验证。

挖掘策略	生成方式	适用粒度	主要优势	主要风险
极小微差替换	词典/属性词库替换	词/属性级	精准控制替换位置	需维护细粒度词典
跨模态属性错位	Inpainting / 文本改写	区域/关系级	图文双向制造困难	Inpainting 质量不稳定
批内在线挖掘	动态相似度矩阵	样本对级	自适应难度，无需预构建	批内假负例风险较高
时序扰动	时间轴错位配对	片段级（视频）	强化时序因果学习	需精准的时间戳标注
LLM 合成生成	大模型指令生成	多粒度	规模大、多样性高	存在假负例，需质检过滤

11.4 质量评估体系：跨模态评测与质量闭环¶

跨模态融合数据通常具有较高的构建成本，因此不应在缺少质量指标的情况下直接进入训练。质量评估需要覆盖模态间映射、时序一致性、空间定位、幻觉风险和人工抽检等维度，尤其要针对幻觉（Hallucination）建立可追踪的检测机制。

11.4.1 跨模态评测指标映射体系¶

跨模态评测不仅要看单一模态的质量，更要看模态之间的映射关系是否稳定。表11-3列出常见指标及其对应的治理动作。

表11-3：核心评价指标、误差来源与治理动作映射表。来源：本书整理，指标解释和治理动作应按模型架构、任务类型和数据版本校准。

评估指标（Metric）	物理含义与业务映射	风险阈值与误差来源	治理动作
跨模态召回率（Cross-Modal R@1 / R@5）	输入图像或视频后，用文本反向检索对应描述的命中概率。	指标显著下降通常说明对象级坐标或字典映射存在系统性错配。	暂停问题批次入训；重新抽检 BBox、Caption 和样本拼装链路。
时序连续性分数（Temporal Continuity Score）	音轨、字幕和视频片段的发生顺序是否匹配真实事件链。	前后顺序颠倒通常来自抽帧、字幕对齐或全局时间戳丢失。	引入绝对时间戳约束（Global Timestamps Constraint）并回放抽检。
多模态幻觉率（MM-Hallucination Rate / CHAIR）	模型描述图片时生成不存在物体或动作的概率。	高于业务阈值说明训练数据中存在较多弱相关文本或重标注漂移。	调整 CLIP/SigLIP 阈值，引入人工复核和文本重写纠偏。
文本蕴含冲突率（Entailment Conflict Rate）	同一图像的多条描述之间是否存在逻辑冲突。	冲突率过高通常说明标注指南不一致或外包质检不足。	更新标注规范，按来源和标注员分层抽检，并回写问题样本库。

11.4.2 成本约束与对齐预算治理¶

跨模态对齐成本较高。实际成本取决于硬件单价、视频长度、分辨率、特征模型、并发策略、缓存命中率和失败重试次数。数据工程师必须建立成本核算模型：在对象级对齐中，优先使用低成本启发式规则过滤，将强 VLM 或高维矩阵计算（如 CLIP/SigLIP）留给高价值候选样本。盲目全量计算会使预算迅速失控。

11.5 案例与章节衔接¶

作为本篇的收尾，以下三个匿名化复合案例用于说明跨模态对齐工程中常见的错误模式。案例中的机构、规模、成本与结果均已做泛化处理，仅用于呈现风险类型和排查路径。

11.5.1 案例一：医疗多模态问答中的部位错配¶

某医疗影像问答项目将胸部 X 光片与医嘱文本进行对齐训练，离线指标初期表现较好，但上线前抽检发现模型会把左肺区域的正常阴影错误解释为右肺病灶。 根因与复盘：数据增强管线允许 X 光片进行水平翻转，却没有同步更新 BBox、左右方位文本和医学方向元数据。这导致对象级空间关系被系统性污染。修复方案包括禁用高风险镜像增强、补充 orientation 元数据校验，并对左右方位相关样本建立专项抽检集。

11.5.2 案例二：长视频检索中的片段错位¶

某长视频检索系统在训练后出现音画错配：画面记录的是人员跨越围栏的片段，模型却关联到数小时后室内谈话的音频内容。 根因与复盘：在 11.2 节的片段级对齐环节，分布式处理流程使用了弱一致性元数据存储，导致一批视频片段的音频指针发生 Offset By One Bug。微小的索引位移使多个后续音频片段被接到错误画面上。修复方案是将关键时间戳写入强一致性存储，并在片段入库前执行音画相似度抽检。

11.5.3 案例三：自动驾驶路口样本的语义错配¶

某自动驾驶视觉语言模型在路况视频评估中出现固定模板输出：只要画面中出现交通灯，模型就倾向于生成“绿灯，车辆正常通行”的文本。 根因与复盘：追溯训练数据发现，外部采购的数据集中存在大量批量复制的路口描述模板，红灯、黄灯和绿灯样本均被标为“车辆在绿灯路口正常行驶”。这导致模型学习到错误捷径（Shortcut Learning）。修复方案是引入跨模态幻觉检测器，并重新构造同一路口红灯、黄灯、绿灯的难负样本对。

11.5.4 跨模态融合与对齐工程检查清单¶

在将多模态数据集推送给训练集群前，建议逐项核对：

[ ] 对齐防泄漏：是否确保数据增强（如翻转、裁剪）时，对应的文本描述（如左右关系）和 BBox 坐标同步更新了？
[ ] 时序锚点核验：音视频片段切分后，是否抽检过绝对时间戳（Global Timestamps）没有发生偏移倒挂？
[ ] 负样本难度分布：是否检查了 In-batch 负样本的相似度分布？阈值是否过高导致了真阳性被误杀（False Negatives）？
[ ] 格式哨兵完整性：JSONL 里的占位符 <IMG_TK> 是否被错误地 HTML 转义了？是否每一段都带有 <\|image_start\|>？
[ ] 数据配比安全网：训练包里是否保留了高质量纯文本、代码或数学语料，以监控并缓解跨模态遗忘？

11.5.5 第三篇小结与第四篇衔接¶

第三篇从图像清洗、图文语义过滤和重标注开始，进一步讨论 OCR 与文档结构化、音视频切片与时序对齐，最终在本章收束为对象级、片段级和文档级三层跨模态对齐框架。至此，多模态数据工程的关键问题已经从“样本是否干净”推进到“不同模态之间是否具有可验证的监督关系”。

然而，感知能力的建立只是第一步。预训练完成的模型仍需要明确的指令引导、偏好反馈和价值观对齐，才能服务于真实用户任务。这正是第四篇：对齐与指令数据（Alignment and Instruction Data）将重点探讨的内容：从第12章的 SFT 数据设计，到 RLAIF、PPO 与人类反馈系统的全链路工程实践。

11.6 附录：跨模态对齐分布式训练高频错误日志示例与排查手册¶

以下为匿名化错误日志示例，覆盖对齐 Loss 发散、BBox 坐标错位、负样本污染、DTW 内存溢出和多模 Token 混合格式错误五类核心链路。日志中的主机名、路径、批次号和指标均为示例性参数，不指向公开可复现事故。

11.6.1 Contrastive Loss 瞬间发散至 NaN [ERR_CROSS_MDL_FUSION_7X001]¶

[故障现象]：在多个 Epoch 稳定训练后，导入一批低质量视频语料时，Contrastive Loss 快速升高，训练节点因 NaN 中断。

代码清单11-2展示了对齐 Loss 发散的匿名化错误日志示例。

[WARNING] node-001.storage-backend.local:
Infinity detected in temporal grounding cross-attention matrix!
Attention weights collapsing due to zero-division in normalization.
Traceback Exception raised in /transformers_mod/alignment/fusion_encoder.py line 2001.
Loss scaled to NaN. Global step 14510 aborted.
Cross-Modal Feature Match Score dropped from 0.89 to 0.00000000003.

代码清单11-2：对齐 Loss 发散错误日志示例。日志内容为匿名化示例，用于说明排障模式而非公开事故复现。

[根因与修复]：

根因：极少量含啸叫噪声或纯黑屏的异常样本进入批次，触发交叉注意力层权重的零除法极化；伪负样本（Noisy Negatives）同时干扰对比损失。
修复：①在融合节点前加高通余弦裁切滤波器，强制对特征向量做 Norm Clipping（L2 norm 上限为 10）；②从难负样本池中撤出所有损坏样本（CLIP-Score < 0.1 或音频 SNR < 5dB）；③启用梯度裁剪 max_norm=1.0 防止极端梯度传播。

11.6.2 BBox 坐标系翻转导致对象级对齐大规模失效 [ERR_CROSS_MDL_OBJ_FLIP_002]¶

[故障现象]：对象级（Object-level）对齐准确率指标 R@1 在某一数据批次导入后显著下降，推理时出现大规模左右空间方向错误（"左"说成"右"，"左肺病灶"标注到右肺）。

代码清单11-3展示了 BBox 坐标翻转的匿名化错误日志示例。

[ERROR] grounding_eval_worker_05:
Region match failure: predicted bbox [x1:680, y1:200, x2:920, y2:450],
ground truth bbox [x1:80, y1:200, x2:320, y2:450].
IoU score: 0.00. Entire partition eval batch rejected.
Suspected data augmentation mirror flip applied AFTER bbox annotation.

代码清单11-3：BBox 坐标翻转错误日志示例。日志内容为匿名化示例，生产环境应记录坐标系约定和转换版本。

[根因与修复]：

根因：数据增强管线中随机水平翻转（HorizontalFlip）在图像翻转后未同步更新 BBox 的 x 坐标（应将 x1 替换为 W - x2，x2 替换为 W - x1）；医疗影像 X 光胶片还额外存在物理扫描仪镜像输出问题。
修复：①所有涉及几何变换的数据增强操作强制绑定 BBox 同步变换（使用 Albumentations 框架的 BboxParams）；②对医疗影像增加物理方向元数据字段校验（metadata.orientation）；③在流入训练前加 BBox-Text 一致性检测（检查 BBox 内区域的 CLIP 向量与标注文本余弦距离）。

11.6.3 难负样本挖掘误杀真正正样本导致对比损失崩溃 [ERR_CROSS_MDL_HARD_NEG_003]¶

[故障现象]：在引入 Hard Negative Mining 后，Recall@5 不升反降，训练损失的方差异常增大，模型对近义词和语义相近句子的区分能力完全丧失。

代码清单11-4展示了难负样本污染的匿名化错误日志示例。

[WARN] hard_negative_miner_worker_2:
False negative rate in current batch exceeds project threshold.
Positive pairs incorrectly tagged as hard negatives.
CLIP cross-modal similarity threshold set too aggressively; too many true positives excluded.
Contrastive loss variance exceeds historical baseline. Training instability detected.

代码清单11-4：难负样本污染错误日志示例。日志内容为匿名化示例，负样本策略应通过人工复核和下游评测校准。

[根因与修复]：

根因：Hard Negative 挖掘的相似度阈值过高，大量真正的正样本对被错误分类为难负样本，产生"假负例污染（False Negative Contamination）"。
修复：①降低阈值并引入两阶段判断：先用 CLIP 做粗过滤，再用人工规则（如图文是否有词汇级别共现）做精筛；②限制每批次 Hard Negative 占比；③部署独立的 False Negative 检测器，定期抽样人工审核。

11.6.4 DTW 时间规整内存溢出导致片段级对齐管线停摆 [ERR_CROSS_MDL_DTW_OOM_004]¶

[故障现象]：处理长视频片段时，DTW 对齐计算进程因内存耗尽被 OOM Killer 终止，对齐管线暂停并积压大量待处理任务。

代码清单11-5展示了 DTW 内存溢出的匿名化错误日志示例。

[FATAL] dtw_alignment_worker_08: Killed (signal 9).
DTW matrix allocation exceeded worker memory budget for an overlong video-text segment.
MemoryError: cannot allocate full pairwise alignment matrix under current limits.
Queue depth at crash exceeded the incident response threshold; affected segments were quarantined.

代码清单11-5：DTW 内存溢出错误日志示例。日志内容为匿名化示例，窗口大小和下采样策略应按序列长度与内存预算设定。

[根因与修复]：

根因：标准 DTW 的时间和空间复杂度均为 O(N×M)，当帧序列和词序列过长时会分配巨大的对齐矩阵；未对输入序列长度做限制。
修复：①按内存预算和回放质量要求将长片段切割为更短子段后再做 DTW；②使用 FastDTW（线性复杂度近似算法）替代标准 DTW；③为每个 DTW worker 设置最大内存配额，超限后触发降采样而非直接 OOM。子段长度和内存配额应由压测决定，并写入运行手册。

11.6.5 多模 Token 混合格式错误导致 Placeholder 解析失败 [ERR_CROSS_MDL_TOKEN_FMT_005]¶

[故障现象]：训练进入多模 Token 混合批次后，模型 Embedding 层抛出索引越界，部分样本的图像占位符被误解析为文本 Token，导致 batch 级训练中断。

代码清单11-6展示了 Placeholder 解析失败的匿名化错误日志示例。

[ERROR] multimodal_dataloader_worker_3:
Token index 152104 out of vocabulary range (vocab_size=128256).
<IMG_TK_451> placeholder decoded as raw text token, bypassing vision encoder.
JSONL sample malformed: missing <|image_start|> sentinel in sample_id: mm_00483921.
Affected batch: 256 samples. Training step 28,441 aborted.

代码清单11-6：Placeholder 解析失败错误日志示例。日志内容为匿名化示例，生产环境应固定占位符语法并进行训练前解析校验。

[根因与修复]：

根因：JSONL 打包脚本在写入多模样本时，对包含特殊字符（<、>、|）的 Placeholder 进行了 HTML 转义（< 等），导致 Tokenizer 无法识别哨兵 Token；部分样本还遗漏了 <|image_start|> 前缀。
修复：①在 JSONL 序列化时对 Placeholder 字段使用 ensure_ascii=False 且跳过 HTML 转义；②在 DataLoader 的 __getitem__ 中加断言，确保每条多模样本包含成对的 <|image_start|>...<|image_end|> 哨兵；③建立格式校验器（Linter），在入库前扫描 JSONL 文件的 Placeholder 完整性。

11.6.6 高频错误速查表¶

表11-4汇总了相应的对比和工程要点。

表11-4：跨模态对齐高频错误类型与修复策略。来源：本书整理，错误类型和修复策略为匿名化工程模式归纳。

错误代号	错误类型	核心触发条件	一句话修复策略
ERR_CROSS_MDL_FUSION_7XXXX	Contrastive Loss NaN	噪声样本触发注意力零除法	Feature Norm Clipping + 梯度裁剪
ERR_CROSS_MDL_OBJ_FLIP	BBox 坐标翻转	几何增强后未同步更新 BBox	Albumentations BboxParams 绑定变换
ERR_CROSS_MDL_HARD_NEG	假负例污染	Hard Negative 阈值过激	双阶段筛选 + 占比上限控制
ERR_CROSS_MDL_DTW_OOM	DTW OOM 中断	长片段 O(N×M) 矩阵超出内存上限	切片 + FastDTW 近似算法
ERR_CROSS_MDL_TOKEN_FMT	Placeholder 解析失败	Placeholder 被 HTML 转义	ensure_ascii=False + 入库 Linter
ERR_CROSS_MDL_TEMPORAL	时序因果倒置	数据库最终一致性写入偏移	强一致性存储 + 全局时间戳约束
ERR_CROSS_MDL_MIRROR	医疗影像镜像污染	扫描仪物理输出镜像未校正	orientation 元数据校验 + 方向固定

本章小结¶

本章围绕“跨模态对齐与融合”梳理了该主题在大模型数据工程中的核心问题、处理流程和验收口径。其贡献在于把概念、数据对象、质量信号和工程交付放入同一套叙事中，使读者能够判断哪些环节需要被显式记录，哪些结果需要通过抽样、评测或审计来验证。

本章方法的适用范围应结合数据来源、业务目标、模型能力、成本预算和合规要求共同判断。对于涉及敏感信息、跨系统调用、自动化决策或公开发布的场景，应保留人工复核、版本冻结、权限控制和异常回滚机制，避免把示例流程直接外推为生产承诺。

在全书结构中，本章位于多模态数据工程层，承担承接前文基础概念并导向SFT、偏好和跨模态对齐的作用。读者可将本章的框架与图表、参考文献和附录清单配合使用，把章节中的方法进一步转化为可复现、可检查、可交付的工程流程。

参考文献¶

Chen T, Kornblith S, Norouzi M, Hinton G (2020) A Simple Framework for Contrastive Learning of Visual Representations (SimCLR). In: Proceedings of the 37th International Conference on Machine Learning, pp 1597-1607.

Radford A, Kim J W, Hallacy C, Ramesh A, Goh G, Agarwal S, Sastry G, Askell A, Mishkin P, Clark J, Krueger G, Sutskever I (2021) Learning Transferable Visual Models From Natural Language Supervision (CLIP). In: ICML 2021, pp 8748-8763.

Rombach R, Blattmann A, Lorenz D, Esser P, Ommer B (2022) High-Resolution Image Synthesis with Latent Diffusion Models. In: Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition, pp 10684-10695.

Sakoe H, Chiba S (1978) Dynamic Programming Algorithm Optimization for Spoken Word Recognition (DTW). IEEE Transactions on Acoustics, Speech, and Signal Processing 26(1):43-49.

Salvador S, Chan P (2007) Toward Accurate Dynamic Time Warping in Linear Time and Space (FastDTW). Intelligent Data Analysis 11(5):561-580. https://doi.org/10.3233/ida-2007-11508.

van den Oord A, Vinyals O, Kavukcuoglu K (2017) Neural Discrete Representation Learning (VQ-VAE). Advances in Neural Information Processing Systems 30.

Wu Y, Chen K, Zhang T, Hui Y, Berg-Kirkpatrick T, Dubnov S (2023) Large-Scale Contrastive Language-Audio Pretraining with Feature Fusion and Keyword-to-Caption Augmentation (CLAP). In: IEEE International Conference on Acoustics, Speech and Signal Processing, pp 1-5. https://doi.org/10.1109/icassp49357.2023.10095969.

Dufumier B, Castillo-Navarro J, Tuia D, Thiran J P (2025) What to Align in Multimodal Contrastive Learning? In: International Conference on Learning Representations. arXiv preprint arXiv:2409.07402.

第11章 跨模态对齐与融合¶

摘要¶

关键词¶

学习目标¶

11.1 问题场景：多模态对齐失败与物理意义¶

11.1.1 高成本多模态训练中的跨模态对齐失效问题¶

11.1.2 模态鸿沟与异构空间挑战¶

11.1.3 为什么单独洗图文/音视频还不够：错配风险¶

11.2 方法框架：对齐对象的边界与三级金字塔¶

11.2.1 对齐对象全面梳理矩阵¶

11.2.2 工业级三级金字塔：对象级、片段级与文档级¶

1. 对象级（Object-level / Micro-alignment）：框与词的细粒度锚固¶

2. 片段级（Segment-level / Meso-alignment）：连续时间序列映射¶

3. 文档级（Document-level / Macro-alignment）：长上下文交错融合¶

11.3 跨模态融合工程流水线：表示、配比与难负样本¶

11.3.1 统一表示与占位符工程（Placeholder Engineering）¶

11.3.2 多模态样本配比（Data Mixing）：控制能力遗忘¶

11.3.3 难负样本（Hard Negatives）挖掘与质控策略¶

11.4 质量评估体系：跨模态评测与质量闭环¶

11.4.1 跨模态评测指标映射体系¶

11.4.2 成本约束与对齐预算治理¶

11.5 案例与章节衔接¶

11.5.1 案例一：医疗多模态问答中的部位错配¶

11.5.2 案例二：长视频检索中的片段错位¶

11.5.3 案例三：自动驾驶路口样本的语义错配¶

11.5.4 跨模态融合与对齐工程检查清单¶

11.5.5 第三篇小结与第四篇衔接¶

11.6 附录：跨模态对齐分布式训练高频错误日志示例与排查手册¶

11.6.1 Contrastive Loss 瞬间发散至 NaN [ERR_CROSS_MDL_FUSION_7X001]¶

11.6.2 BBox 坐标系翻转导致对象级对齐大规模失效 [ERR_CROSS_MDL_OBJ_FLIP_002]¶

11.6.3 难负样本挖掘误杀真正正样本导致对比损失崩溃 [ERR_CROSS_MDL_HARD_NEG_003]¶

11.6.4 DTW 时间规整内存溢出导致片段级对齐管线停摆 [ERR_CROSS_MDL_DTW_OOM_004]¶

11.6.5 多模 Token 混合格式错误导致 Placeholder 解析失败 [ERR_CROSS_MDL_TOKEN_FMT_005]¶

11.6.6 高频错误速查表¶

本章小结¶

参考文献¶

第11章跨模态对齐与融合¶
